Mesa de elevación de precisión TZ

Serie Mecatrónica

Conoce un poco más

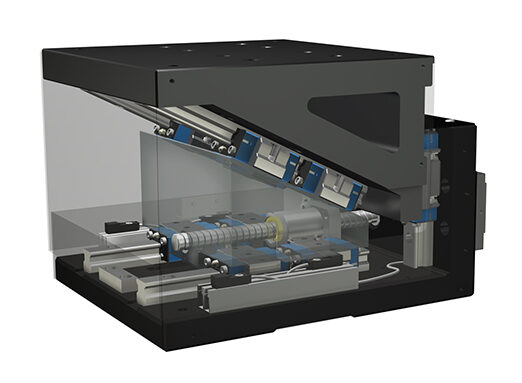

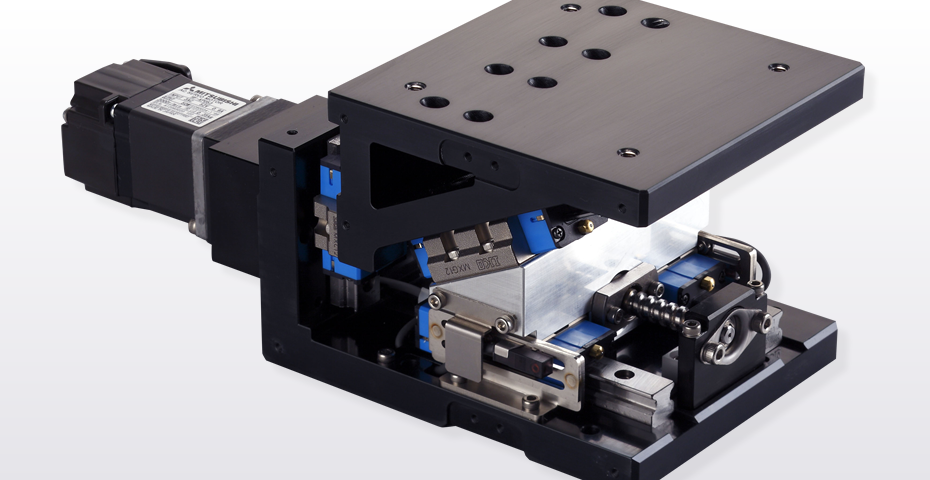

La mesa de elevación de precisión TZ de IKO está diseñada para realizar movimientos verticales de posicionamiento de alta precisión mediante un avanzado mecanismo de cuña. Este sistema, combinado con las guías lineales de IKO, proporciona alta rigidez, precisión superior y dimensiones compactas, lo que la convierte en una solución ideal para máquinas de fabricación de semiconductores, pantallas LCD y dispositivos ópticos, donde se exige máxima confiabilidad y rendimiento.

Características técnicas

Con un diseño compacto y componentes en aluminio de alta resistencia, la mesa TZ ofrece movimientos estables y confiables en todos los ejes. Principales características:

Control de posicionamiento preciso: sistema de control de bucle completamente cerrado con codificador lineal, que permite una resolución extremadamente alta
Libre de mantenimiento: gracias al sistema de lubricación C-Lube, mantiene un rendimiento confiable sin necesidad de mantenimiento por al menos 5 años o 20.000 km de operación
Sensores integrados: en la versión estándar, los sensores de límite, origen y pre-origen están incorporados al cuerpo principal, reduciendo el espacio requerido para la instalación

Modelos disponibles

La serie TZ ofrece dos opciones de modelos:

Un modelo de alta precisión y rigidez, que incorpora guías lineales de rodillos
Un modelo estándar, que utiliza guías lineales de bolas, orientado a una mejor relación costo-beneficio

Ambos modelos están disponibles con dimensiones de mesa de 120 mm y 200 mm, y ofrecen dos relaciones de reducción del movimiento de elevación mediante el mecanismo de cuña, permitiendo un recorrido vertical máximo de 24 mm.

Para encontrar el modelo ideal para tu aplicación, contáctanos.

Catálogo exclusivo

Consulta nuestro catálogo sobre la mesa de elevación de precisión TZ de IKO y accede a toda la información técnica y modelos disponibles. Disponible únicamente en inglés.
